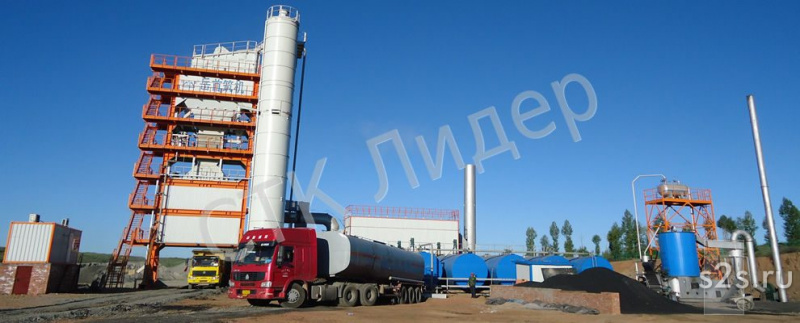

Краткая комплектация LB 1200

1. Система подачи инертных материалов

2. Сушильная система

3. Основной корпус смесительной башни

4. Система подачи минерального порошка и пыли

5. Система отчистки пыли

6. Пневматическая система

7. Система хранения и разогрева битума

8. Система управления

9. Система хранения готового материала









Фото





Название





Описание












1. Система подачи инертных материалов


1.1. Бункеры - накопители - 4 единицы

(8 куб. м каждый бункер)

Размер бункера - 3,4*2,25 м

Высота загрузки - 3.4 м

2 вибратора

Каждый бункер оборудован решеткой в целях безопасности.



1.2. Питатель (4 единицы) (ширина ленты каждого 500 мм)

Электродв. - 2.2 кВт

Производительность - 65 т/час (при фракции 20-40 мм)

Управление - с помощью частотного регулятора скорости

Лента питателя с защитой от просыпания материала.



1.3. Горизонтальный конвейер (ширина ленты 650 мм.)

Электродв. - 3 кВт

Производительность - 160 т/час.



1.4. Наклонный конвейер (ширина ленты 650 мм.)

Электродв. - 3 кВт

Производительность - 160 т/час.
















2. Сушильная система


2.1. Сушильный барабан

Диаметр - 7.00 м

Длина - 1.70 м

Угол наклона 4 град

Толщина стали - 12 мм

Механизм вращения фрикционный - оборудован четырьмя опорными роликами.

Электродв. - 4*5,5 кВт

Скорость вращения - 10,9 об/ мин

Крепление брони на болтовом соединении для легкой и быстрой замены

Редукторы.



2.2. Горелка - на горении дизельного топлива

Теоретическое потребление дизельного топлива - 850 кг/час

Мощность электродв. вентилятора - 30 кВт

Мощность электродв. топливного насоса - 4 кВт

Управление - из кабины управления.

Включение, розжиг, контроль за показателями температуры осуществляются с панели управления.

В сушильном барабане установлен датчик контроля температуры.

Горелка EBICO

Возможна установка горелки на газу, мазуте, установка комбинированных горелок для двух видов топлива (дизельное топливо и газ, га и мазут и т.д.).



2.3. Резервуар дизтоплива

Вместимость - 10 тонн.














3. Основной корпус смесительной башни


3.1. Элеватор горячего материала

Производительность элеватора - 120 т/ч

Электродв. - 15 кВт.



3.2. Грохот - 4 решетки, наклонный

Производительность - 140 т/ч

Вибратор Oli-Wolong - 7,5 кВт

Размер решеток по требованию Заказчика

Стандартные размеры - 5*5, 10*10, 16*16, 27*27.

Грохот оборудован сервисными дверцами для легкой замены решеток. Замена решеток может быть осуществлена в течение 8 часов.



3.3. Карманы горячего материала - четыре секции, общая вместимость 10.5 куб.м

Каждая секция оборудована датчиком уровня.

Датчик ...
