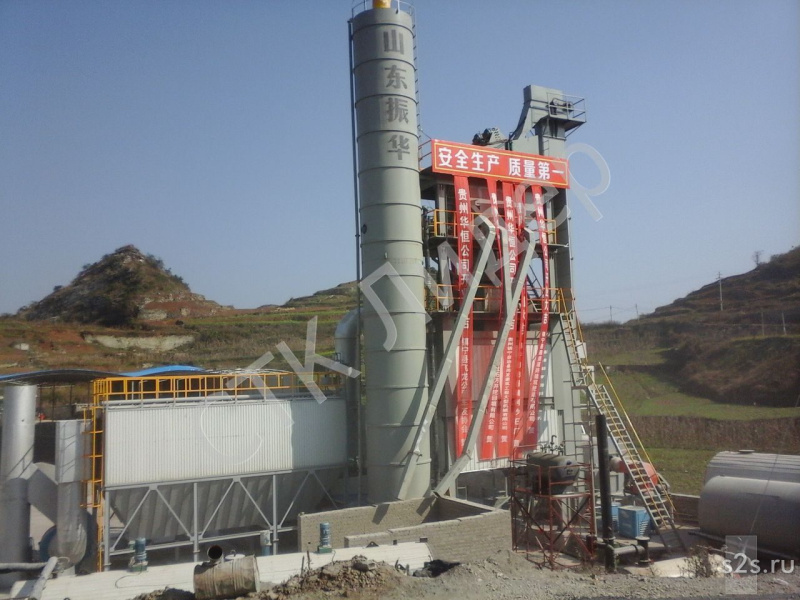

Асфальтобетонный завод LB2000

Краткая комплектация LB 2000

1. Система подачи инертных материалов

2. Сушильная система

3. Основной корпус смесительной башни

4. Система подачи минерального порошка и пыли

5. Система отчистки пыли

6. Пневматическая система

7. Система хранения и разогрева битума

8. Система управления

9. Система хранения готового материала

Фото

Название

Описание

1. Система подачи инертных материалов.


1.1. Бункеры - накопители - 5 единиц

(8 куб. м. каждый бункер)

Размер бункера - 3,3*2,25 м

Высота загрузки - 3.4 м

2 вибратора

Каждый бункер оборудован решеткой в целях безопасности.



1.2. Питатель (5 единиц) (ширина ленты каждого 500 мм)

Электродвигатель - 2.2 кВт

Производительность - 100 т/час (при фракции 20-40 мм)

Управление - с помощью частотного регулятора скорости

Лента питателя с защитой от просыпания материала.



1.3. Горизонтальный конвейер (ширина ленты 650 мм.)

Электродвигатель - 5,5 кВт

Производительность - 200 т/час.



1.4. Наклонный конвейер (ширина ленты 650 мм.)

Электродвигатель - 5.5 кВт

Производительность - 200 т/час
















2. Сушильная система.


2.1. Сушильный барабан

Диаметр - 2.2 м

Длина - 9.0 м

Угол наклона 4 град

Механизм вращения фрикционный - оборудован четырьмя опорными роликами.

Электродвигатель - 4*15 кВт

Скорость вращения - 7,7 об. / мин.

Крепление брони на болтовом соединении для легкой и быстрой замены

Редукторы.



2.2. Горелка - на горении дизельного топлива

Теоретическое потребление дизельного топлива -

1900 кг \ час

Мощность электродвигателя вентилятора - 22 кВт

Мощность электродвигателя топливного насоса - 4 кВт

Управление из кабины управления.

Включение, розжиг, контроль за показателями температуры осуществляются с панели управления.

В сушильном барабане установлен датчик контроля температуры.

Горелка EBICO

Возможна установка горелки на газу, мазуте, также возможна установка комбинированных горелок для двух видов топлива (дизельное топливо и газ, га и мазут и т.д.).



2.3. Резервуар дизтоплива

Вместимость - 10 тонн.














3. Основной корпус смесительной башни.


3.1. Элеватор горячего материала

Производительность элеватора - 200 т/ч.

Электродвигатель - 18,5 кВт.



3.2. Грохот - 5 решеток, наклонный

Производительность - 200 т/ч.

Вибратор Oli-Wolong - 11 кВт

Размер решеток по требованию Заказчика

Стандартные размеры: 4*4, 6*6, 11*11, 19*19, 30*30

Грохот оборудован сервисными дверцами для легкой замены решеток. Замена решеток может быть осуществлена в течение 8 часов.



3.3. Карманы горячего материала - пять секций, общая вместимость 36,7...
