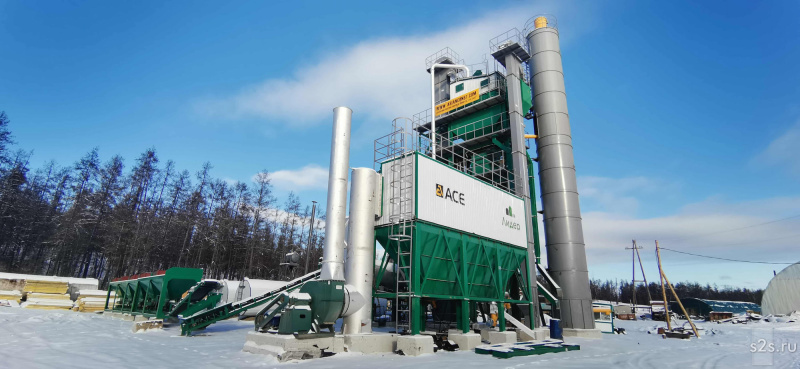

Асфальтобетонный завод LB1000
Поиск
Краткая комплектация LB 1000
1. Система подачи инертных материалов
2. Сушильная система
3. Основной корпус смесительной башни
4. Система подачи минерального порошка и пыли
5. Система отчистки пыли
6. Пневматическая система
7. Система хранения и разогрева битума
8. Система управления
9. Система хранения готового материала
Фото
Название
Описание
1. Система подачи инертных материалов
1.1. Бункеры - накопители - 4 единицы
(8 куб. м каждый бункер)
Размер бункера - 3,3*2,25 м
Высота загрузки - 3.1 м
2 вибратора
Каждый бункер оборудован решеткой в целях безопасности
1.2. Питатель (4 единицы) (ширина ленты каждого 500 мм)
Электродвигатель - 2.2 кВт
Производительность - 65 т/час (при фракции 20-40 мм)
Управление - с помощью частотного регулятора скорости
Лента питателя с защитой от просыпания материала
1.3. Горизонтальный конвейер (ширина ленты 650 мм)
Электродвигатель - 3 кВт
Производительность - 100 т/час
1.4. Наклонный конвейер (ширина ленты 650 мм)
Электродвигатель - 3 кВт
Производительность - 100 т/час
2. Сушильная система
2.1. Сушильный барабан
Диаметр - 6.68 м
Длина - 1.54 м
Угол наклона 4 град
Толщина стали - 12 мм
Механизм вращения фрикционный - оборудован четырьмя опорными роликами.
Электродвигатель - 4*5,5 кВт
Скорость вращения - 11,3 об./мин.
Крепление брони на болтовом соединении для легкой и
быстрой замены
Редукторы
2.2. Горелка - на горении дизельного топлива
Теоретическое потребление дизельного топлива -
650 кг/час
Мощность электродвигателя вентилятора - 25 кВт.
Мощность электродвигателя топливного насоса - 4 кВт.
Управление - из кабины управления.
Включение, розжиг, контроль за показателями температуры осуществляются с панели управления.
В сушильном барабане установлен датчик контроля температуры.
Горелка EBICO
Возможна установка горелки на газу, мазуте, также возможна установка комбинированных горелок для двух видов топлива (дизельное топливо и газ, га и мазут и т.д.)
2.3. Резервуар для дизтоплива
Вместимость - 10 тонн.
3. Основной корпус смесительной башни
3.1. Элеватор горячего материала
Производительность элеватора - 100 т./ч.
Электродвигатель - 7,5 кВт.
3.2. Грохот - 4 решетки, наклонный
Производительность - 100 т./ч.
Вибратор Oli-Wolong - 7,5 кВт.
Размер решеток по требованию Заказчика
Стандартные размеры - 5*5, 10*10, 16*16, 26*26.
Грохот оборудован сервисными дверцами для легкой замены решеток. Замена решеток может быть осуществлена в течение 8 часов.
3.3. Карманы горячего материала - четыре...
